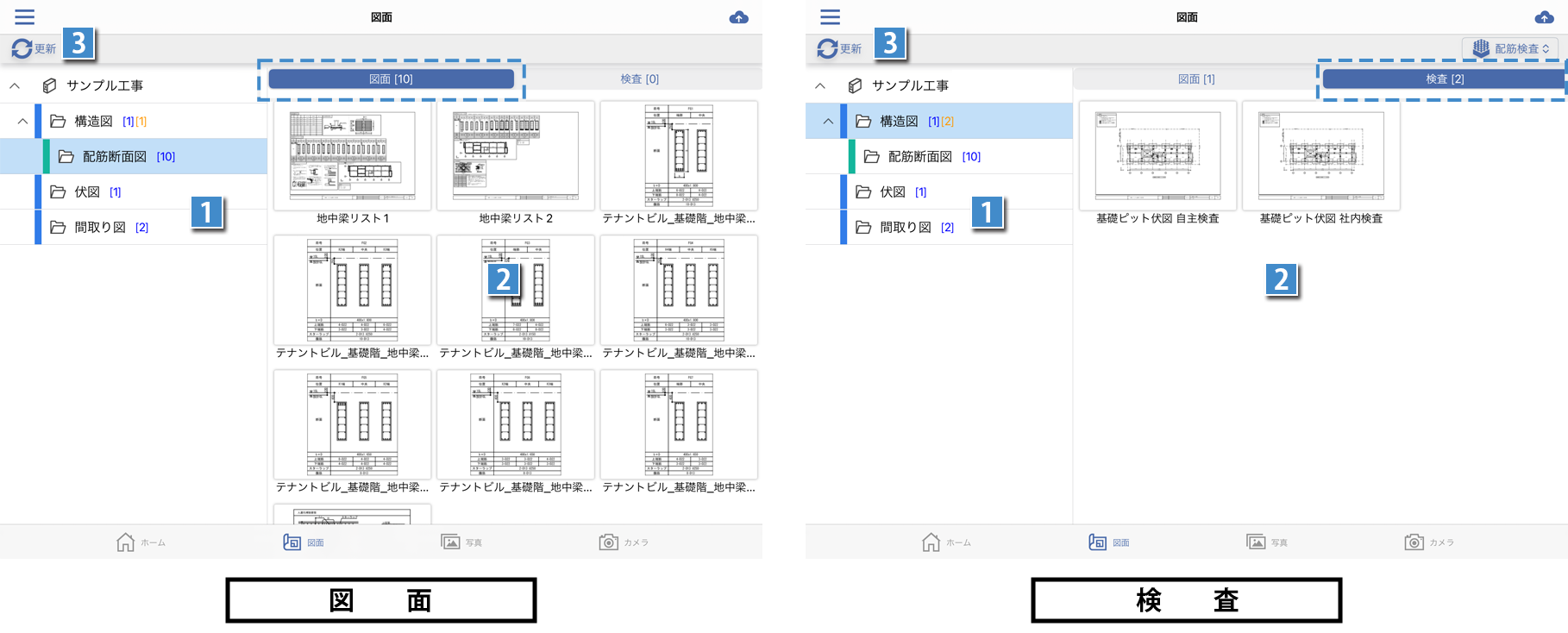

図面管理画面の概要

『PRODOUGU クラウドアプリ』で登録した図面を確認することができます。

1フォルダーツリー

『PRODOUGU クラウドアプリ』で作成した意匠図や構造図、施工図などのデータを登録したフォルダーをツリーで表示します。
フォルダー横には、登録されている図面または検査図面のファイル数が表示されます。
・［青字］：図面ファイル数
・［橙字］：検査図面ファイル数（配筋検査または仕上検査）

2図面一覧 / 配筋検査一覧 / 仕上検査一覧

選択しているフォルダーに登録されている図面または配筋検査または仕上検査を一覧で表示します。
画面右上ので配筋検査および仕上検査の切り替えが可能です。
編集などを行い、アップロードが完了していない図面には、が表示されます。

図面をタップすると、図面表示・編集画面が表示され、図面の確認やメモ書き、検査結果・検査指摘の登録が可能です。
詳細は、「図面表示・確認画面」をご確認ください。

3更新

フォルダーツリーおよびファイル一覧の内容を最新の状態に更新します。
